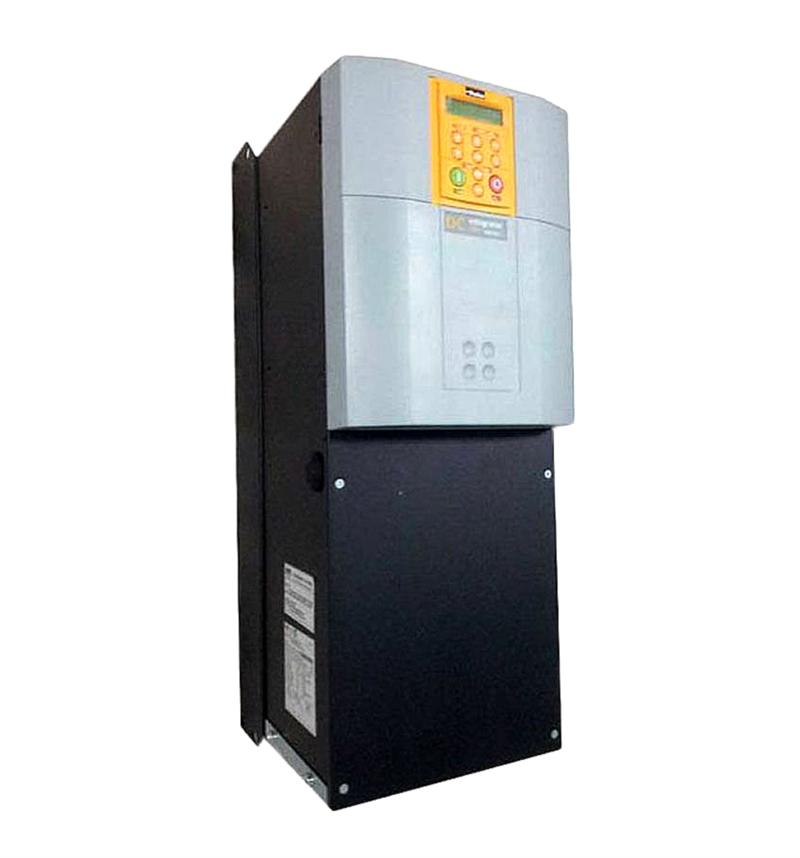

Strömriktare 591P IP20 2Q 725A 500V Storlek 4 Armature

Integrator-serien är en enda familj av både AC-drivsystem (AC690+) och DC-drivsystem (DC590+) som erbjuder fördelarna med gemensam programmering, konfiguration och kommunikation mellan båda teknikerna. DC590+ Integrator-seriens mycket avancerade DC-drivsystem uppfyller kraven från de mest komplexa motorstyrningsapplikationerna. Omfattande applikationsprogramvara (inklusive lindningsstyrning som standard) tillsammans med funktionsblocksprogrammering och konfigurerbara I/O skapar ett komplett drivsystem i en enda modul.

Marknader:
• Plastbearbetning
• Primärmetallraffinering/process
• Diverse bearbetningar
• Konvertering
• Massa och papper
• Gummi- och däckbearbetning
• Tråd- och kabelbearbetning
• Fabriksautomation

Funktioner/Fördelar:
• Extremt enkel installation och programmering
• Extremt kompakt
• Avtagbar knappsats
• Motortermistoringång
• 598+ och 599+ Stack Controller-konfiguration tillgänglig för eftermontering av befintliga kraftstackar
• Makrofunktionsblock:
– Öppen slinga för lindningsstyrning
– Winderkontroll – lastcell/dansare
– Sektionskontroll
– Matematiska funktioner
– Inbyggda styrfunktioner

Användningsområden:
• Konvertering av maskiner
• Maskiner för plastbearbetning
• Tråd- och kabelmaskiner
• Testbänkar för fordon
• Extrudrar och blandare
• Vindmaskiner

Tekniska specifikationer:
Strömförsörjning:
Trefas
110–220 V AC ± 10 %, 50–60 Hz ± 5 %
220–500 V AC ± 10 %, 50–60 Hz ± 5 %
500–690 V AC ± 10 %, 50–60 Hz ± 5 %

Utgångsarmaturens strömstyrka:
15 – 1950A

Skydd:
IP00/IP20 endast på omvandlare i byggstorlek 1 (15–35A) [Europa]
UL öppen typ [Nordamerika/Kanada]

Hastighetsåterkoppling:
– Ankarspänningsåterkoppling / – Takometergenerator / – Pulsgivare

Ingångar/Utgångar:
Analog: 5 ingångar / 3 utgångar
Digitalt: 9 ingångar / 3 utgångar

Referensmaterial:
– 1x- +10VDC / 1x -10VDC / 1x +24VDC

Kraftbrygga:
590+ – 4 kvadrant regenerativ: Dubbla trefas SCR-bryggor
591+ – 2 Kvadrant Icke-regenerativ: Enkel SCR-brygga
Variabel fältkontroll med SCR:er

Drivskydd:
– Högenergiska MOV:er / – Övertemperatur i kylflänsen / – Momentan överström
– Tyristorfel / – Inverttidsöverström / – Interline-snubbernätverk
– Fältfel / – Nollvarvtalsdetektering / – Fel på hastighetsåterkoppling / – Stoppskydd
– Övertemperatur i motorn / – Stoppskydd
