IQAN-XC21 Expansion module (Parker IQAN)

Parkers expansionsmoduler IQAN-XC21/XC22/XC23 är en delmängd av samlingen av expansions-/slavstyrenheter som kan läggas till i ett IQAN-system. Höljet är utformat för att stapla flera moduler för att ge en hög I/O-täthet på ett litet format.

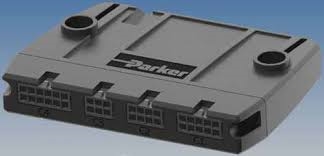

IQAN-XC21 är utformad för användning i hytten på mobila maskiner. Den superlätt storleken gör den perfekt för användning i armstödskontroller. Den använder fyra Molex Micro-fit-kontakter med varierande stifttäthet för att förhindra förväxling av kablar.

IQAN-XC22 och IQAN-XC23 är konstruerade för utomhusbruk på mobila maskiner. Det förseglade höljet använder 2 eller 3 nycklade Deutsch DTM-kontakter för att förhindra förväxling av kablar.

IQAN-XC21, XC22 och XC23 har digitala ingångar för anslutning till brytare. De flexibla ingångarna kan enkelt konfigureras som frekvens- eller pulsgivaringångar för mätning av hastighet och position. XC21 och XC23 har även spänningsingångar för anslutning av Hall-effektsensorer och joysticks.

De digitala utgångarna IQAN-XC21, XC22 och XC23 med låg effekt är konstruerade för att driva lågeffektsbelastningar som reläer, lysdioder eller larmsummer. Funktionaliteten definieras i IQAN-masterenhetens program med de lättanvända IQAN-programmeringsverktygen.

Expansionskontrollerna IQAN-XC21/XC22/XC23 är ett perfekt komplement för att utöka I/O-möjligheterna för alla mobila maskinapplikationer.

Marknader:
• Byggutrustning
• Transport
• Jordbruksmaskiner
• Materialhanteringsutrustning

Funktioner/Fördelar:
• Övervakar upp till 20 ingångar – analoga, digitala eller frekvensingångar
• Litet format för användning i armstöd eller andra trånga utrymmen
• Slavenheten kräver ingen programmering
• Förseglade versioner för utomhusbruk
• CAN-kommunikation

Användningsområden:
• Anpassa flera instrumentpanelsingångar till CAN
• Relästyrenhet
• Styrning av extrahydraulik
