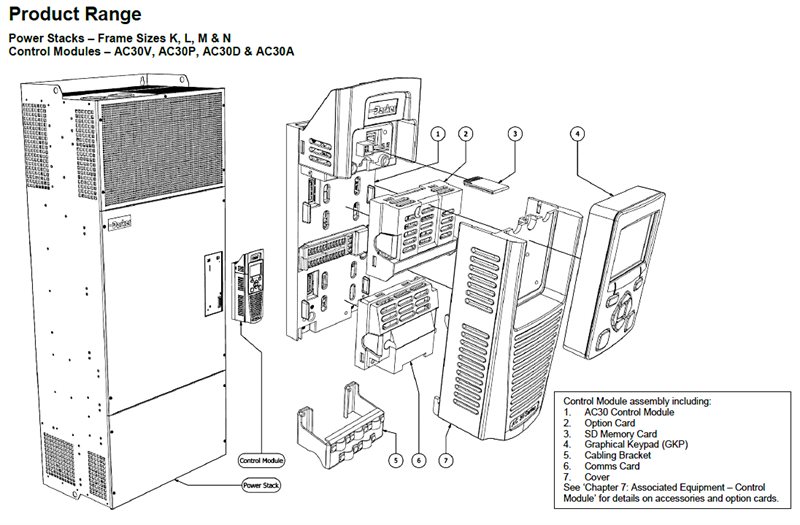

Utbudet av drivenheter med variabel hastighet i AC30-serien bygger på modulära produkter som ger användare möjlighet att välja effektstack, styrmodul, I/O- och kommunikationsmoduler och tillbehör som passar tillämpningens krav – en lösning som är både anpassningsbar och kostnadseffektiv. AC30-serien baseras på olika grundläggande komponenter systemeffektmoduler som kan kombineras för att skapa ett antal olika effektkonfigurationer. Alla varianter finns med effektklassningar från 0,75 till 450 kW, med AC- eller DC-inmatning som tillval. I kombination med en AC30-styrmodul skapas en frekvensomriktare som ger användaren oöverträffad motorstyrning, från enkla pumpar med open-loop till processapplikationer med closed-loop reglering Obs! De utbytbara AC30-styrmodulerna är tillgängliga separat och erbjuder tre nivåer av smart automationsstyrning – se sidan ”AC30-serien [styrmoduler]” i det rekommenderade produktavsnittet för mer information.
Branscher:
• Luftkonditionering
• Uppvärmning
• Kylteknik
• Ventilation
• Övrig HVAC
• Marint och offshore
• Luft- och gaskompressorer
• Fabriksautomatisering
• Tryck- och märkningsutrustning
• Diverse i industrin
• Omvandling
• Massa och papper
• Mat och dryck
• Bearbetning av ledningar och kablar
Egenskaper/fördelar:
■ 710 standardeffektmoduler med AC-växelriktare:
AC-matad växelriktare lämplig för inmatning på 380–480 VAC. Den kan användas som en fristående drivenhet eller som AC-inmatning i en tillämpning med flera drivenheter.
■ 740 DC-matade växelriktareffektmoduler:
DC-matad växelriktare för användning med inmatning på 500–700 VDC. Den kan användas som en fristående drivenhet där det finns lämplig DC-tillförsel eller mer vanligt som en del av ett system med flera drivenheter.
■ Active Front End (AFE):
Både nätaggregatet 710 and 740 kan användas i AFE-styrläge när det används med rätt styrenhet för att tillhandahålla en regenerativ tillförsel med fyra kvadranter och gemensam effektfaktor.
Användningsområde:
• Industripumpar
• Hastighetsreglerade pumpar
• Industrifläktar
• Transportband/hantering
• Hissar
• Kranar och lyftanordningar
• Centrifuger
• Extrudrar
• Provstativ
• Vindor
Mångsidiga effektkonfigurationer:
AC30-serien kan konfigureras för att användas i många olika effektkonfigurationslägen för att passa de exakta kraven i din tillämpning. AC30-serien är indelad i moduler så att olika kombinationer av systemkomponenter enkelt kan väljas och installeras för att uppnå önskad konstruktion och eliminera stora mängder tekniskt förarbete.
■ Gemensamt DC-bussystem (DC-tillförsel från en enskild drivenhet)
Gemensamt DC-bussystem med en AC-matad standardväxelriktare (710) för att mata DC-länken till flera DC-matade (740) växelriktare. Den här konstruktionen möjliggör strömdelning mellan drivenheter, vilket begränsar behovet av bromsmotstånd. Drivenheternas effekt i DC-bussen får inte överskrida den dubbla effekten i tillförseldrivenheten.
■ Gemensamt DC-bussystem (AC-inmatning till alla drivenheter)
Gemensamt DC-bussystem med flera AC-matade standardväxelriktare (710) med DC-bussanslutning till alla drivenheter. Den här konstruktionen möjliggör strömdelning mellan drivenheter, vilket begränsar behovet av bromsmotstånd. Det kan behöva monteras inmatningsstrypningar på varje drivenhet för att balansera ingångsströmmarna mellan drivenheterna.
■ Gemensamt DC-bussystem (Active Front End – AFE)
Gemensamt DC-bussystem med ett 710- eller 740-nätaggregat och AC30P/D-styrenheter som AFE-tillförselenhet. AFE måste ha rätt LCL-filter för att tillhandahålla en pulsbreddsmodulerad (PWM) IGBT-omvandlarlösning för att tillåta strömflöde i båda riktningarna till AC-ledningen. AFE är utformat för tillämpningar med hög regenerering till nättillförseln eftersom ingen energi spilla i bromsmotstånden. AFE-lösningen har också låga övertoner, gemensam effektfaktor och kan tillhandahålla spänningsförstärkning.
